CT-T36 開閉式電流センサートランス

基礎情報

モデル番号。	CT-T36
応用	エレクトロニクス、計器、位置センサー、オーディオ、照明
タイプ	電力変換器
段階	アインゼル
動作状況	内部
使用	測定
ウィッケルフォーム	多層ハニカムタイプ
インストール	アクティブタイプ
磁気回路の構造	複合型
電圧変換原理	静電容量式
輸送パッケージ	段ボール箱
仕様	CT-T36
商標	ヤドー
起源	中国
HSコード	8504
生産能力	20000個/月

製品説明

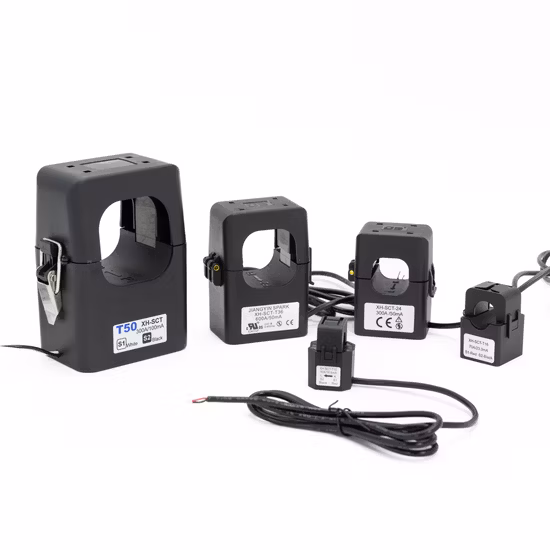

スプリットコア・ストロームワンドラー CT-T36
説明：
Yadoo シリーズのスプリットコア電流は、中心導体を流れる 5 ～ 80 アンペアの交流を捕捉します。 スプリットコア CT は、迅速かつ簡単に設置できるように設計されています。 分割コア設計により、一次ワイヤをオフラインにして CT 設置時に切断する必要がなく、磁界誘導による非接触電流測定が可能になります。 この方法により、より安全、簡単、持ち運び可能な電流測定が可能になります。



特徴:

CT-T36
最大連続一次電流:	5Aビス1000AAC
現在の比率：	3000:1
出力：	0.333V、mV、mA、A
正確さ：	定格電流の5%～120%で±1%
絶縁電圧:	AC600V
最大一次電圧:	3kV（絶縁導体）
位相角:	定格電流の 50% で 2 度未満
周波数範囲:	50Hz ビス 400Hz
動作温度:	-15℃～60℃
リード:	4 フース (105 cm)、UL 1015、ツイストペア、0.34 mm2 (22 AWG)

図面:



モデル	ID	定格アンプ	正確さ
CT-T36	36mm	300、400、500、600	0、5、1、0

アプリケーション: * エネルギーサブメーター
* パワーメーター
* 電力品質監視
* HVAC&ポンプなど
※分散型計測システム

利点:
*小さくて軽い
* 簡単インストール
※サージ保護回路搭載
* 分割コア設計により、既存のケーブルを取り外すことなく簡単に設置できます。
*カスタムデザインも利用可能

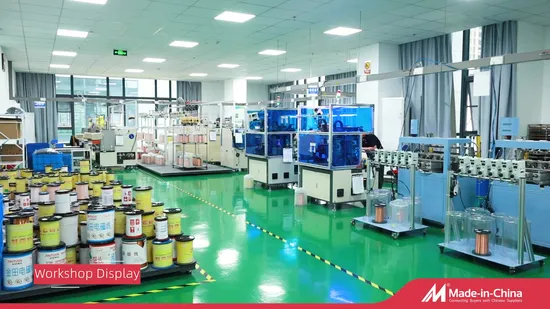

会社概要：
無錫 Yadoo Electromechanical は、電気および電子メーカーにカスタマイズされた設計ソリューションを提供する専門会社です。 上海港からはわずか 2 時間、寧波港からは 4 時間の距離にあり、優れた海運資源を提供しています。 数十年にわたる開発を経て、Yadoo は技術サポートの提供において豊富な経験を持っています。 Yadoo は電気機器や機械機器の販売に加えて、カスタム デザインも提供しています。 現在、Yadoo はヨーロッパ、カナダ、米国、メキシコ、日本、韓国、その他 35 か国の顧客にサービスを提供しており、磁性材料、変圧器、ベアリングを輸出しています。 当社の利点: 経験豊富な技術チームがあり、QC チームが設計からサンプル、量産までのすべてのプロセスを電気機械で監督します。
