Acrel ACR10r 太陽エネルギー貯蔵システム用単相および三相太陽光発電ソーラーインバーターエネルギーメーター

概要製品の説明開閉可能なオープン変流器端子を備えた ACR10R DIN レールエネルギーメーターは、系統接続された PV 発電所のエネルギー監視、需要側エネルギー管理などに適しています。;

基礎情報

モデル番号。	ACR10R-D
理論	静電気測定器
パワーメーターの接続	ターミナル
測定信号	連続波
タイプ	エネルギーメーター
認証	RoHS、CE
オーダーメイド	オーダーメイド
補助電源	AC85V～265V、DC100V～350V、DC24V、DC48V
インターフェース	RS485
プロトコル	Modbus-RTU
輸送パッケージ	段ボール
仕様	ACR10R-D
商標	アクレル
起源	中国
HSコード	9028301400
生産能力	200000

製品説明

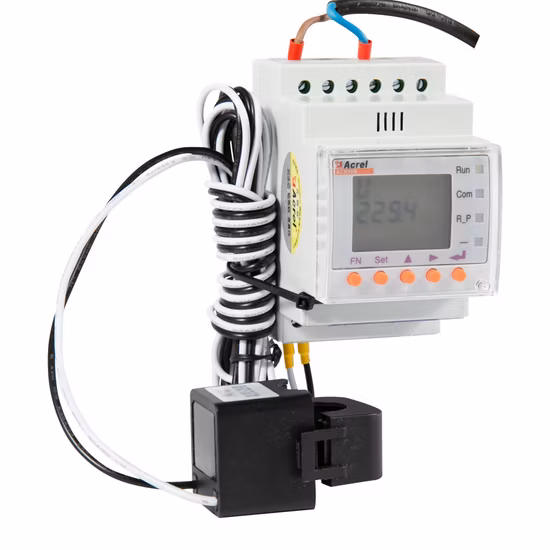

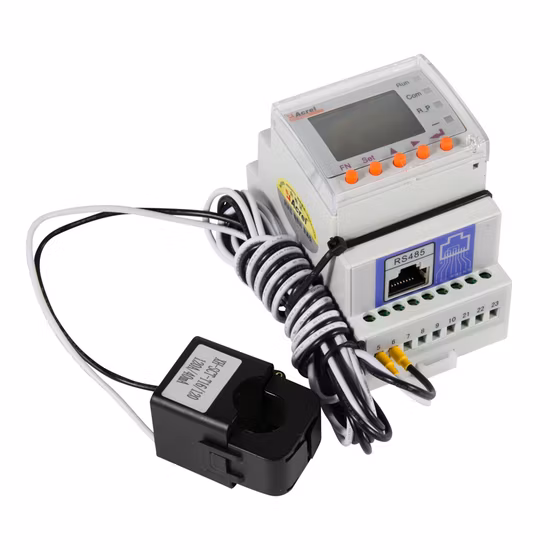

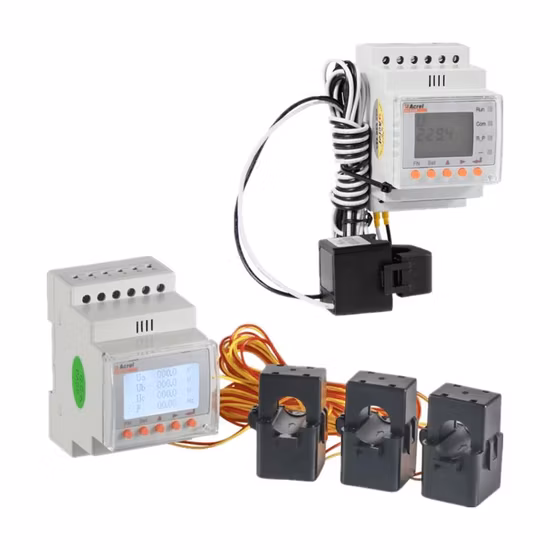

スプリットコアオープンCT端子を備えたACR10R DINレールエネルギーメーターは、グリッド接続された太陽光発電所のパフォーマンス監視、需要側の電力管理、その他のアプリケーションに適しています。取り付けは一次バスバーを取り外すことなく簡単で、コスト効率が高くなります。電流、電圧、有効電力、無効電力、皮相電力、周波数、力率などの電気パラメータを測定できます。
複数料金のエネルギー測定、4 象限エネルギー測定、高調波分析、エネルギー監視をサポートします。デジタル入力とリレー出力により、「リモート信号」および「リモート制御」サーキットブレーカーを実現できます。

Acrel ACR10r Single Phase & Three Phase PV Solar Inverter Energy Meter for Solar Energy Storage System

製品パラメータ

記事	パラメータ
段階	個別のフェーズ。三相、3P3L、3P4L
頻度	45～65Hz
入力電圧	温度: AC 57.7 V/100 V (100 V)。 220V/380V(400V)
	過負荷: 定格電圧の 1.2 倍 (連続)。 1秒間で公称電圧の2倍。消費電力：0.2VA未満
現在	定格電流: 80A、120A、200A (カスタマイズ)
	過負荷: 定格電流の 1.2 倍 (連続)。 1秒間に定格電流の10倍。消費電力：0.2VA未満
コミュニケーション	RS485インターフェース、Modbus RTU
広告	液晶
正確さ	電圧、電流、アクティブ: 0.5 度; 反応性: 1度
電源	AC85〜265VまたはDC100〜350V。消費電力 ≤10VA
絶縁抵抗	Eingang, Ausgangsklemme zum Gehäuse >100MΩ
環境	動作温度: -10°C ～ +55°C; 保管温度: -20°C ～ +70°C。相対湿度: 5% ～ 95%、結露なきこと。標高 ≤ 2500 m
